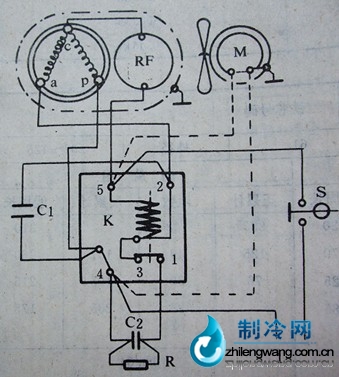

法国泰康单相全封闭压缩机接线如下图所示，厂家说明书中载明该压缩机电动机为单相电容电机，有一只运转电容和一只启动电容，属于电容启动和电容运转式压缩机电机。出线端子如图中左上方的椭圆形虚线框内所示，其中端子C为公共端，端子a或s接启动绕组，端子P或R接运行绕组。图中K为启动继电器C1先为启动电容后成为运转电容，C2为启动电容，R是C2的放电电阻，RF是过载保护器，S是控制开关，M是冷凝风扇，虚线是它的电源接线。其原理是：当压缩机启动时，继电器K的触点1和3接通，将C1和C2并联在一起串接在启动绕组的回路中；待启动正常运行时，继电器K的触点1和3断开，只剩下电容C1继续串联在启动绕组回路中，此时起运转移相作用，电机便进行电容运转模式。


一、接线错误烧坏压缩机的故障分析
   为了进一步剖析故障原因，将一台完好的压缩机，分别采用正确和错误两种接法，测试电动机的运行参数，结果如下表所示。

接线方式	运行方式	启动绕组电流 （A）	运转绕组电流    （A）	总电流 （A）	输入功率  (W)
正确	空载	1.67	3.65	3.22	550
	负载	1.65	4．1	4.2	800
错误	空载	2.3	1.35	1.72	480
	负载	3.15	1.25	3.52	800

   注：1、测试对象：法国泰康4511A压缩机。  2、负载条件：吸气压力0Mpa,排气压力1.78Mpa表压。 3、使用仪表：0.5级电流表，0.5级功率表。
从上表中可以看出，在正常情况下，压缩机电机的启动绕组因为始终串接了启动电容C1，不论是空载还是负载，它的电流都在1.6A左右，并且负载运行时的电流比空载时还要稍小些。当接线错误时，启动绕组不串接电容，成为运转绕组使用，使它的电流达到2.3～3.15A，超过正常值；因此绕组温度过高破坏绝缘而导致压缩机电机烧坏。而运转绕组则错串接了电容，使它的电流小于正常值，因此完好如初。
1、接线错误时，尽管启动绕组电流超过正常值，但电机总的负载电流只有3.52A，反而比正确接线时的负载电流（4.2A）偏小，过载保护器不会动作。也就是说，在接线错误的情况下，压缩机的过载保护器失去了保护功能，电机损坏之前，过载保护不会提示过载信息，因此压缩机电机烧坏故障具有突发性。
2、故障具有隐蔽性。接线虽然错误，但压缩机确实能在短期内正常工作，排气压力能达到1.78MPa，整个制冷系统可以制冷，并不立即显现故障现象。可以在出厂或现场调试中，经受几小时至几十小时的试机正常，使检测、调试、维修人员误认为压缩机能制冷，总电流又不超正常额定值，从而忽略了存在接线错误的隐患。

二、防止接线错误的方法
1、正确判别电机绕组的出线端子。电机出线端子旁边，一般都标有文字标记，其中C―公共端；A(a)或S―启动绕组端；P或R―运行绕组端。当文字不详时，可通过测量三个出线端子之间的直流电阻值的大小来判别三个不同的电机绕组出线端子。
2、严格按厂家说明书接线。如无厂家说明书或接线图不详时，只要牢记“运转绕组直接接电源，启动绕组串入电容再接电容”的接线要领，也不会接错。
3、测电流法。安装调试时，不仅要测量压缩机总的负载电流不超过额定值，而且应该分别测量运转绕组和启动绕组的电流，如果启动绕组的电流比运转绕组的电流大，则接线一定错误。
